经过是一轮的试验解说，相信很多人对纯铝-不锈钢惯性摩擦焊试验都很期待吧！下面，奉上小编精心整理准备的文章，献给大家。
一、焊缝冷- 热冲击试验。
根据使用要求对焊接接头进行冷- 热冲击试验, 以考察接头在内应力的条件下的牢靠性。先将被焊试件浸泡在液氮中,冷却至- 196e 进行冷冲击, 然后再迅速将被焊试件放入沸水中, 加热至+ 100e 进行热冲击, 如此循环进行冷热冲击多次, 试验结果表明焊接接头完好无损, 说明该焊接接头可以满足使用条件下的冷- 热冲击要求。
二、气密性检漏试验。
检漏试验仪器为ZHP- 30 型氦质谱检漏仪。将被检试件放入氦罩中, 氦罩中充入高纯氩气, 用检漏仪检漏, 观察15~ 16min, 测定试件焊缝的漏率, 焊接试件冷热冲击前后的漏率均小于2. 5 @ 10- 11MPa#m3 / s, 设计要求为10- 8MPa#m3/ s, 因此所焊试件密封性合格。
三、拉力试验。
将纯铝- 不锈钢接头切成条, 加工成拉力试样, 进行拉伸试验, 如图2 所示。试验结果表明, 拉伸强度Rb 在84. 4~ 96. 9MPa变化, 断裂均发生在纯铝基材一边; 焊缝连接强度高于基材- 纯铝的强度。
四、焊缝界面电镜分析。

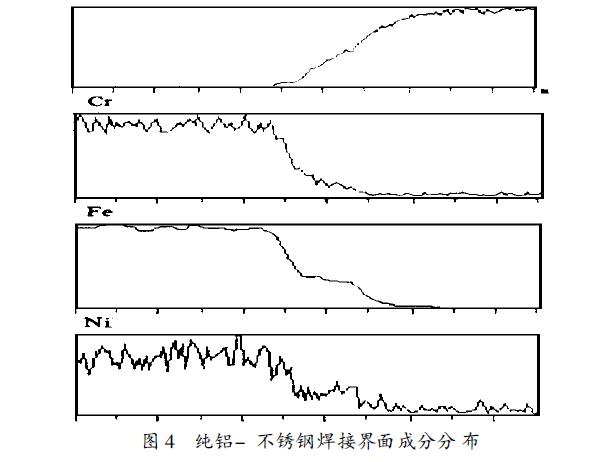

对铝-不锈钢界面进行了扫描电镜分析研究, 研究结果表明, 焊接界面发生了一定程度的原子扩散, 母材- 不锈钢中的成分向铝中的扩散较弱, 不锈钢中各元素的扩散梯度也不相同, 具体结果参见图3, 4。
http://www.dgzhenghang.net
