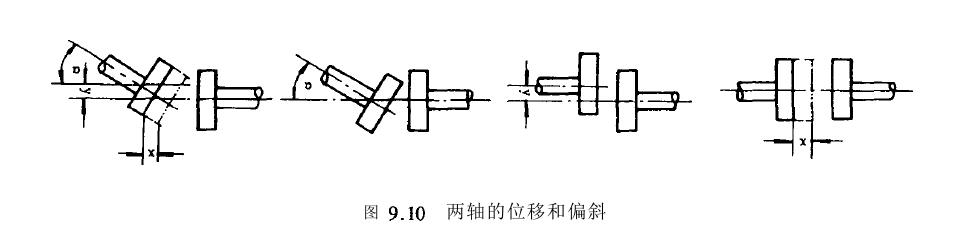

仪器仪表中常用的联轴器可分为固定式联轴器和可移式联轴器两大类。固定式联轴器用在两轴能严格对中并在工作中不发生相对位移的地方；可移式联轴器则用于两轴有偏斜或在工作中有相对位移的地方(图9.10)。可移式联轴器按照补偿位移的方法不同又分为刚性可移式联轴器和弹性可移式联轴器(又称弹性联轴器)两类。
一、固定式联袖器
固定式联轴器的特点是结构简单，要求被联接的两轴对中良好，否则引起轴的弯曲变形而产生附加裁荷，使有关零部件加速损坏。由于联轴器与轴之间是刚性联接，不能缓冲吸振。

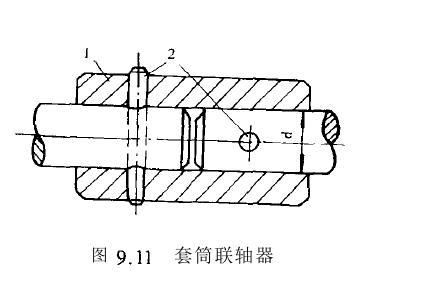

固定式联轴器主要指套筒式联轴器(图9.11)它用套筒1和锥销2将两轴联接起来，可做成不可拆卸和可拆卸式两种形式。这种联轴器结构简单，径向尺寸小，主要用于轴过于细长，而必须将轴分段联接起来的情况。
为防止被联接轴的位移和偏斜所带来的装配困难和附加应力，在套筒和被联接轴之间要有间隙，故一般取m／I16或ID／h9配合，且两个锥销应互相垂直布置。套简长度一般耽3—5)d。
二、刚性可移式联轴器
1．舌形联轴器

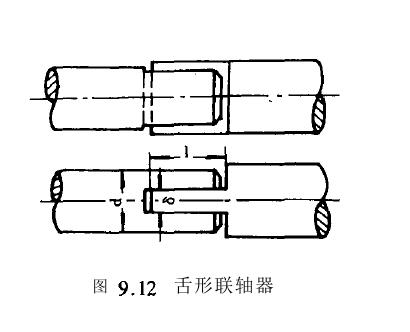

舌形联轴器如图9.12所示。一轴的端部开有槽一轴端部制有与槽相配合的楔块。这种联轴器允许两轴有一定的轴向位移，但要求两轴线必须重A。舌形联轴器结构简单，但工作表面磨损快，引起回差，一般只适用于载荷不大的仪器中。
2．十字滑块联轴器
十字滑块联轴器如图9.16所示，是由两个轴盘(1、2)和一个中间滑盘(3邯成。两轴盘上的凹形键槽可在中间滑盘两面上的凸形键上滑动。凹槽的中心线分别通过两轴的中心，两凸形键相互垂直并通过滑盘中心。这种联轴器主要用于联接径向位移较大或角位移很小的两根轴。十字滑块联轴器可保证被动轴的恒速运动，对所联接轴轴线的任一平行移动都不产生转动误差。

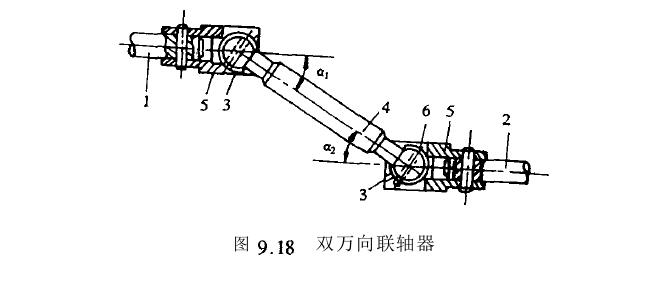

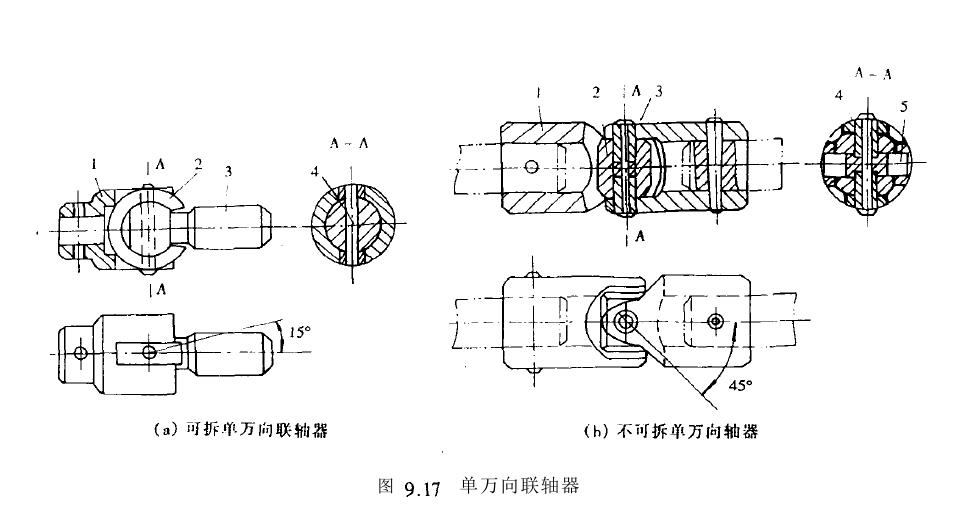

双万向联轴器由两个单万向联轴器组成(图9.18)。它可以实现等角位移的传动，但必须满足下列两个条件；(1)主动轴1和从动轴2的轴线与中间轴4的轴线间的夹角应相等；(2)中间轴两端的万向接头环3应在同一平面内。
三、弹性联轴器
弹性联轴器依靠弹性元件将主、从动轴联接起来，来传递运动和扭矩并起缓冲作用。弹性元件可由内摩擦较高的弹性材料制成，以阻尼振动减少噪音；也可采用内摩擦较低的材料制成，以使联轴器平缓地释放冲击能量，阻尼内冲击载荷造成的振动。弹性联轴器可允许轴线有微小的不同轴。
1．波纹管联轴器

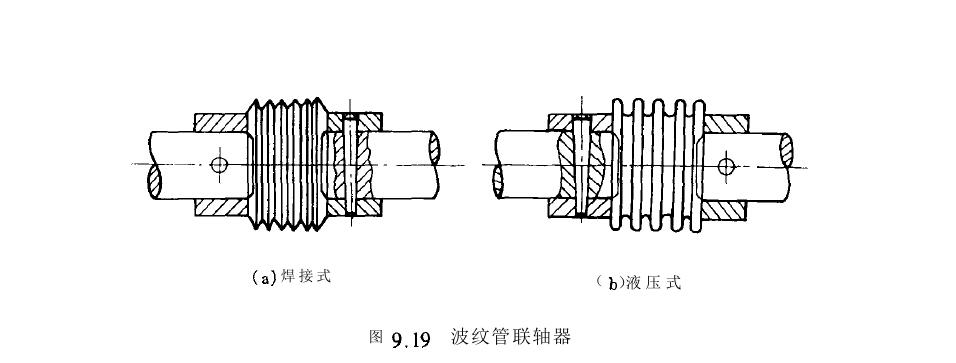

图9.19所示为波纹管联轴器，它是由波纹管和轴套组成。图器，图(U为液压波纹管联轴器。波纹管联轴器的优点是结构简单、可靠、没有传动误差，缺点是传动力矩小。在精密机械与仪器中，轴器。(a)为焊接波纹管联轴旋转方向刚度大、工作它是一种比较理想的联想。如果将图中波纹管换成螺旋弹簧，则为螺旋弹簧挠性联轴器。
2. 盘形弹性联轴器

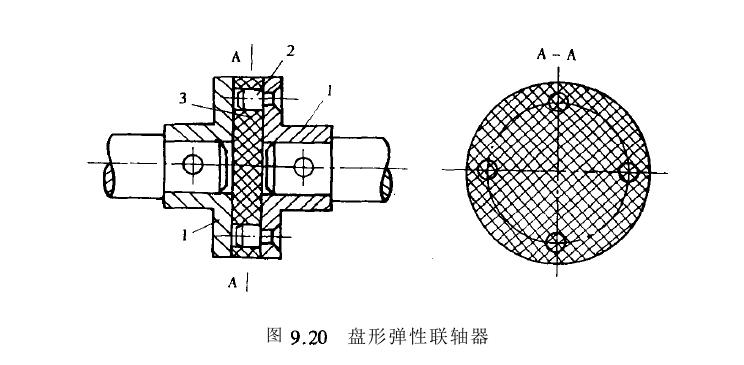

图9．20所示为一种常用的盘形弹性联轴器，该联轴器具有两个圆盘，每个圆盘上各
有两个销钉2，弹性圆盘3是利用这些销钉套装在两个圆盘之间的。弹性元件可由橡胶、皮革、夹布胶木或塑料制成。它可以吸收有害的冲击和振动，允许被联接轴有微小的不同轴。
3． 膜式联轴器

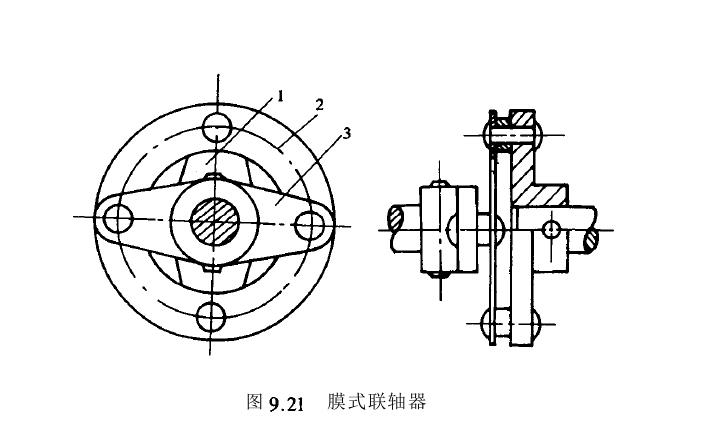

若被联接轴的轴线不重合而有不大的角位移(29—y)时，可采用膜式联轴器，常用的膜式联轴器结构如图9．21所示。这种联轴器的主要元件是一个由磷青铜或铁青铜制成的圆环膜片2该膜片固定在被联接轴上的两个半联轴器1和3上。膜式联轴器没有空回，特别适用于示数传动中。
