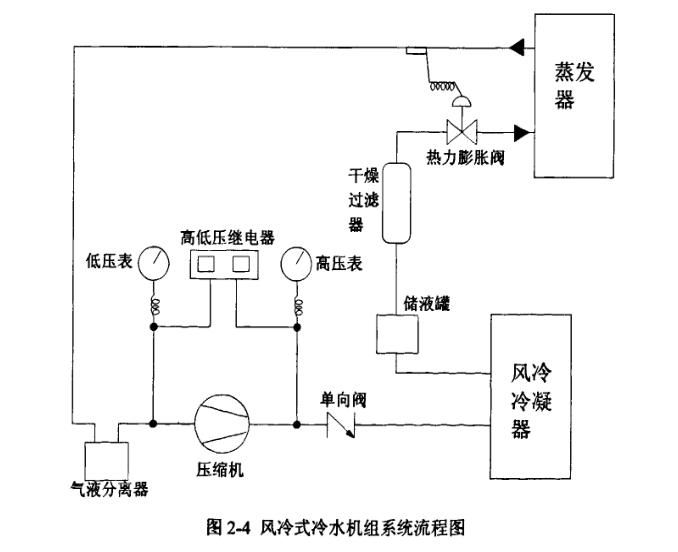

氛风冷式冷水机组及冷却水回路风冷式冷水机组采用蒸汽压缩制冷循环设计，其流程如图2-4所示，主要部件包括：蒸发器、气液分离器、压缩机、单向阀、风冷式冷凝器、储液罐、干燥过滤器、热力膨胀阀、高压表、低压表及高低压继电器。库房恒温恒湿空调系统采用额定制冷量为250.0 kW的冷水机组，其调节量14.0--100.0％、调节精度土0.5℃，压缩机品牌为丹佛斯。系统共配置六台风冷式冷水机组，采用并联的形式布置，由恒温水箱水温步进控制六台机组开停状态，同时保证在非满负荷工况下随机开停机组，防止某一台冷机频繁起停。
冷却水循环回路指冷水机组蒸发器所在循环回路，回路中的水泵采用离心式水泵，称冷却水泵，型号为GD65.30，额定流量为25.0／h，额定转速为2900.0rpm，扬程为30.0 m，并配置两台同型号水泵以保证一备一用；水管按设计要求选型，管道外表面保温材料采用防火型橡塑海绵。冷却水循环回路把冷水机组冷量带入恒温水箱，保证水箱水温满足要求。
1、空气处理机组

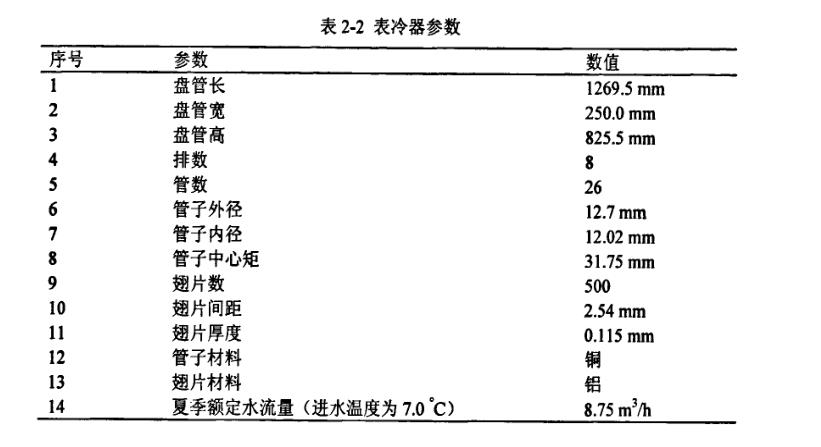

空气处理机组采用功能段组合而成组合式空调机组，主要包括混合段、综合过滤段、空段、表冷器段、电加热段、加湿段、送风风机段、出风段。根据系统设计要求采用Carrier产品型号为39G1015的空气处理机组。机组表面采用铝合金框架结构、双层面板(内表面为镀锌钢板，外表面为彩钢板，保温层为PU发泡材料)。表冷器采用管翅式换热器，其主要参数如表2．2所示。
加热器采用不锈钢翅片管式电加热器，共设置两组加热丝，每组额定加热功率为17．5 kW，共35．0 kW。通常工况下，仅一组加热丝工作，而当加热量不够时，两组加热丝同时工作。加湿器采用电加热型双层不锈钢板保温结构浅槽式蒸汽加湿器，电加热功率为18．0kW。送风风机采用离心式内转子电机低噪音风机，额定转速为2600．0 rpm，额定风量为10000．0 m3／h，风机电机额定功率为7．5 kW。
2、送风回风系统
风管按照净化空调标准执行，管体采用O．8 mm镀锌钢板制成，保温材料采用防火型橡塑海绵。风管漏风作严格控制。送风、回风主管道沿天花上部吊装，安装结构牢固。库房送风采用孔板吊顶的方式，如图2．2所示，吊项上方形成静压，风通过孔板小孔均匀送入库房内；库房侧墙布置回风口，如图2．3所示，并作铝合金柚木表面处理。
3、空气净化系统
空气净化系统由初效过滤器、中效过滤器、化学过滤器和亚高效过滤器构成。其中初效过滤器采用无纺布过滤器，中效过滤器采用板式过滤器，化学过滤器采用活性炭，亚高效过滤器采用板式过滤器。
4、冷冻水循环系统
冷冻水循环系统指表冷器所在水循环回路，系统中泵采用离心式水泵，称冷冻水泵，型号为GD65．30，额定流量为25．0 m3／h(满足表冷器冷却水流量要求，见表2．2)，额定转速为2900．0 rpm，扬程为30．0 m，并配置两台同型号水泵以保证一备一用；管道以及阀门根据设计要求选型，管道外表面保温材料采用防火型橡塑海绵。冷冻水循环回路把恒温水箱冷量带入表冷器，处理空气。恒温恒湿空调系统冷冻水循环系统配置容量约为2000．0 L的恒温水箱，水箱使用不锈钢非标准制造，外表面保温材料采用防火型橡塑海绵。水过滤设备采用全自动给水装置，使用树脂过滤进水，使用工业盐再生树脂。
5、控制设备
系统控制设备包括控制柜、控制仪表、数显仪表、可编程控制器、数据采集仪、变频器、温湿度传感器、微差压变送器，水流开关，电动可控三通阀等。控制柜采用非标准制造，整体步入式集中监视控制柜。控制仪表采用YOKOGAWrA高精度、高可靠性通用数字控制仪表，数显仪采用YOKOGAWA高精度、高可靠性数显仪表，可编程控制器采用Panasonic(FP．X C40R)高可靠性可编程控制器，数据采集仪采用研华ADAM-4018，变频器采用ABB．ACS510高可靠性变频器，温湿度传感器采用VAISALA HMW 40高精度温湿度传感器，微差压变送器采用GE MODUS高精度、高可靠性微差压变送器。
6、软件要求
计算机采用中文WIN XP平台，监控主界面采用LabVIEW软件编写，包括数据采集接口，PLC通讯接口，设备控制界面，温湿度监控界面，工况调整界面等。程序包含数据自动存储功能，存储时间间隔可手动设定，并单独编写程序供查询历史数据。
