东莞正航仪器设备有限公司介绍储油柜的维护保养介绍
1要保持两油位表的玻璃面清晰,以便观察储油柜的油面。
2储油柜表面应无锈痕,如发现油漆脱落,在变压器检修时应除锈、涂漆。
3变压器运行期间,应定期抽取储油柜油样,进行化验分析,检验油的劣质程度,如发现问题及时处理。
4油样化验时,发现油中含有水份其原因有二:
5 吸湿器内的硅胶没有及时更换,潮气进入隔膜袋内冷凝成水(在变压器停止15个小时,有可能发生)从隔膜袋破裂处流进了储油柜内的油中。
6密封胶垫老化,密封不严,雨水渗漏到了储油柜内的油中。.
7发现有渗漏现象时,应检查隔膜袋和各处的密封胶垫。对隔膜袋内充入2KPa的气体压力,试验30min,无发现渗漏才能使用。若隔膜袋己损坏应更换。
8变压器开始运行或环境温度变化,而磁力式油表指针的指向不随着变化其原因有：
9储油柜内进入了气体,使隔膜袋瘪了,隔膜袋下沉到油中而压住了油位表的浮球。12.7.5.2磁力式油位表的磁偶合因长期使用而失去了磁力。
10磁力式油位表的浮球因密封不严,渗进了变压器油,失去了浮力。
11出现上述现象,可暂时用管式油位表观察油位。待变压器检修时,找出原因,消除缺陷。12.7.6注意事项
12储油柜注油时不得使用真空注油,否则真空后隔膜袋凸出与柜底联管产生割切情况,极易把袋破坏,应先用滤油泵向油箱注油，待将到箱顶时，经脱气后按上述方法向储油柜注油。
13如需变压器整体真空注油时,应先把储油柜联管拆下,加上堵板或关闭蝶阀,待油将到箱顶尚有一定距离时停止注油,静放一段时间,使油中混合气体上升,经脱气后接油枕联管,再向储油柜注油。
14向储油柜注油时有高空作业,同时在排气时可能有溢出或喷油现象,因此,在操作时必须考虑安全措施。
15储油柜油量不足时,应从集气室注油管路处加油,不得从储油柜上排气塞注油。
16吸湿器
17吸湿器
的结构如图38

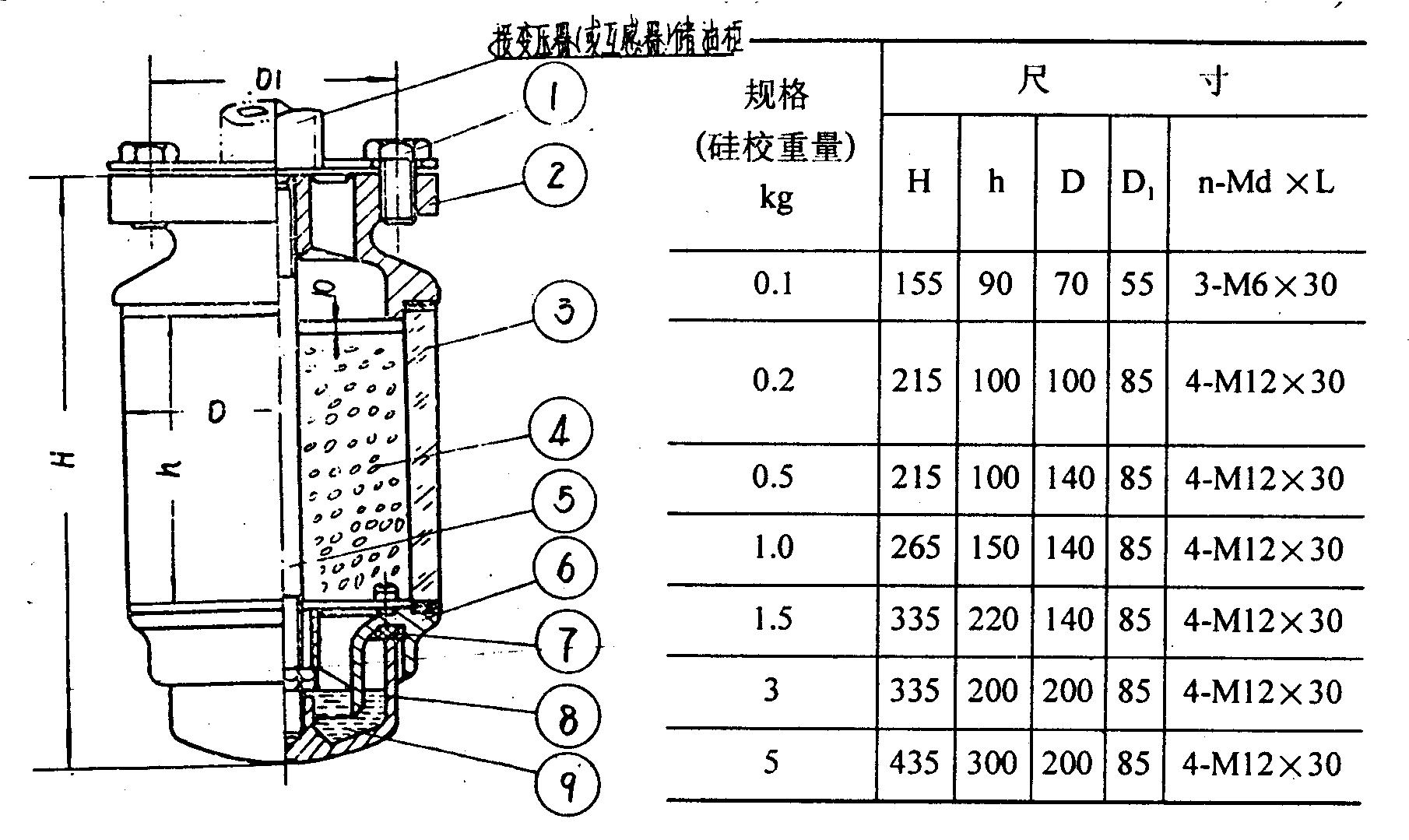

图38吊式吸湿器
-
螺栓n.Md×L (2)法兰盘 (3)玻璃管 (4)变色硅胶 (5)螺杆 (6)座
(7)密封垫圈(用于储存和运输,正常使用时必须拆除) (8)罩 (9)变压器油
18工作原理变压器由于负载或环境温度的变化,使变压器油的体积发生胀缩,迫使储油柜内的气体通过吸湿器进行呼吸,以消除空气中的杂物和潮气,保持变压器内油的绝缘强度。
19使用与维护
20使用前必须检查玻璃管不应破裂,变色硅胶的颜色应为紫色。
21检查玻璃管上下的密封垫圈是否装好。
22变压器硅胶干燥状态下呈紫色,当吸收潮气则变为浅红色,说明硅胶己失去吸湿功能,须予以更换。
23更换硅胶时应拆下法兰螺丝,将吸湿器从变压器上拆下,从法兰出口处倒出或装入硅胶。(颗糙度为4-8mn)
24受潮后的硅胶可在100℃-180℃下烘焰,直至硅胶变为紫色。
25应经常监视吸湿器油封的地是否变脏或地面高度低于地面线,若出现上述情况。应添注或更换变压器油。
26变压器吊芯检修时,为避免线圈受潮即使在规定的时间内,裸露时间也是越短越好修后的组装事先应进行周密的考虑。其出发点是尽量使铁芯线圈与空气的接触时间最短,在此前提下制定回装程序。
24箱式和钟罩式虽然本体形式不同,但大体上的回装顺序还是相同的,只是箱式在放入铁芯线圈后即可注油，而钟罩式则在上部箱壳吊装及油箱连接面密封好后方可注油。
