正航仪器介绍金属维氏硬度试验方法
1 试验原理
将一个相对面夹角为136度的正四棱锥体金刚石压头以选定的试验力压人试样表面，经规定保持时间后，卸除试验力，测量压痕两对角线长度。见下图。
维氏硬度值是试验力除以压痕表面积所得的商。计算公式见表1。
2.2 维氏硬度用符号HV 表示， HV 前面为硬度值， HV 后面按以下顺序用数值表示试验条件:a. 试验力;
b. 试验力保持时间(1 0:-15 s 不标注)。
例如:
640HV 30 表示用30kgf (294.2N) 试验力保持10 - 155测定的推氏硬度假为640。
640HV30/20表示用30kgf (294.2N) 试验力保样205测定的维氏硬度值为640。3 试验仪器
3.1 维氏便度计、压头皮压痕测量装置应符合附录A (补充件)规定。
3.2 在每次更换压头、试台戒支座后皮大批试样试验前，应按JJG 151-83 ((维氏硬度计检定规程》
对硬度计进行日常枪禹。
3.3 用「枪ff.硬度计的标准硬度块应符合JJ G 148-83 ((工等标准维氏硬度块定度规程》的要求。
3.4 硬度计应由同家计量部门定期检定。
4.试样
4.1 式样的试验面一般为光滑平面，不应有氧化皮及外来污物。试验面光洁度必须保证压根对角线能地测堆，般不应低于气9。
4.2 在i式样的制备过程中，应尽量脏免由于受热、冷加工等对试样表面硬度的影响。
4.3 ì式样或试验以的摩度至少应为压痕对角线平均长度的1. 5 倍(见附录B) 。试验后，试样背面不印出现可见变形琅迹.5 试验
5.1 试验血般在10-35'C 温度下逃行。对温度布较严要求的试脸，应控制在23 土5 'C 之内。

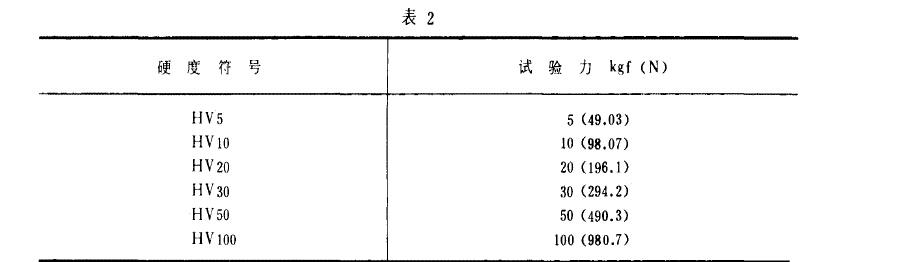

5.2 一般应改用表2 中规定的试验力进行试验。
5.3 试样支撑面、压头表面及试合应清洁。试样应稳固地放置于试台上，保证正在试验过程中不发生移位和挠曲。
5.4 应均匀平稳地施加试验力，不得有冲击和震动。试验力作用方向应与试验面垂直。
5.5 施加试验力的时间为2-8s。对黑色金属，试驰力保持时间一般为10-15s ，对有色金属为
30 士2s。如另有要求，保件时间可以延长，真偏差为士2s。
5.6 对黑色金属，两相邻压痕中心间距或任一压痕中心试样边缘距离应不小于压痕对角线平均
值的2.5倍对有色金属，上述距离应不小于压痕对角线平均值的5倍。
5.7 卸力试验拉力后，测量压痕两对角线长度，两对角线长度之差不应超过短对角线长度的2% 。各向异性明显的材料可不受此限制，但应在有关标准中规定。
5.8用压痕对角钱平均的计算或在附录D中查得维氏硬度俏。
