一、等压式缓冲器

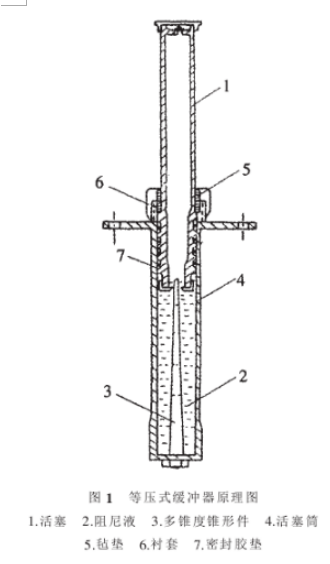

其构造见图1。它与飞机起落架缓冲器构造原理类似。它由活塞、活塞筒及多锥度锥形件构成。活塞筒内充入必定体积和恰当配比的甘油、酒精混合液体,此种阻尼液具有粘度简单调理及在低温环境下不冻住的长处。剩下容腔充以必定预压力的气体。活塞与活塞筒之间由胶圈密封。在活塞下端发设有流液孔。二、冲击台原理

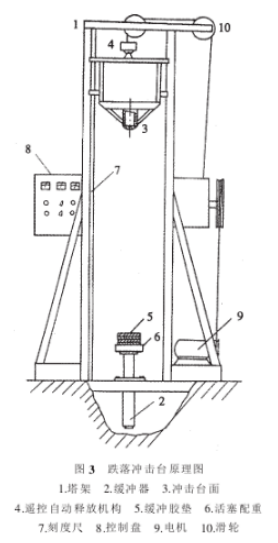

其整组织造见图3。它由塔架、冲击台而、等压缓冲器和主动发释组织等有些构成。当载有试件的冲击台而提升到指定高度H时,主动发释组织俄然发释,冲击台而便沿轨迹笔直下跌并与底部缓冲器的活塞相碰,因为胶垫与缓冲器的制动效果,冲击台而的速度急剧减小,在紧缩行程中发生方向朝上的冲击加速度。
实践上,冲击台而下跌的全部进程可分为下跌与冲击两个进程。下跌进程:负荷沿轨迹笔直下跌时,实践要受空气阻力与轨迹摩擦力的效果,若恰当调整触摸方法,这些阻力能够忽略不计。

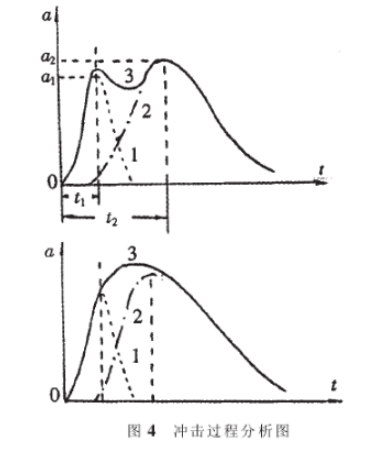

解此方程可得x与t的关系式,由此可知缓冲期间负荷与活塞体系进行衰减振荡。实践上在磕碰期间发生一脉冲加速度),在缓冲期间发生一宽脉冲加速度),全部进程的加速度为矢量组成曲线。
