试验材料 ：钢，预期的规定残余延伸强度Ro. 2 =800N /mm2 ;
试样尺寸 ：d=10. 00mm ,S 。78. 54mm；
引伸计：表式引伸计，1级准确度，L= 50 mm，每一分度值为 0. 01 mm ;
试验机：量程200 kN ，选用度盘为100 kN ;
试验速率：按照 10. 1. 1. 4的规定要求。
按照预期的规定残余延伸强度计算相应于应力值10%的预拉力为：F。
R,0. 2 * S×10% = 6283. 2 N ，化整后取6000 N 。此时，引伸计的条件零点为 1分度 。
使用的引伸计标距为50mm ，测定规定残余延伸强度孔。所要达到的残余延伸应为：50×0. 2 % =0. 1 mm 。
将其折合成引伸计的分度数为：0. 1÷0. 01= 10分度 。
从 F起次施加力直至试样在引伸计标距的长度上产生总延伸（相应于引伸计的分度数）应为 ：10+ 0.2 ) =11-12 分度 。由于条件零点为 1分度 ，总计为13分度 。保持力10s-12 s 后，将力降至孔 ，引伸计读数为2. 3 分度 ，即残余延伸为1. 3分度 。
第二次施加力直至引伸计达到读数应为：在上一次读数13分度的基础上，加上规定残余延伸10分度与已得残余延伸1. 3 分度之差，再加上12分度 ，即 13+(10 -1. 3 ）十 2 = 23. 7 分度 。保持力1s～12 s，将力降至 F后得到 7. 3分度的残余延伸读数 。

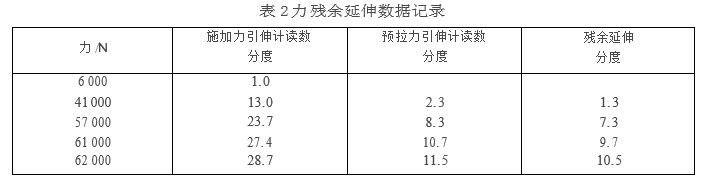

第三次施加力直至引伸计达到的读数应为 ：23. 7 十 (10- 7. 3) +1= 27. 4 分度。试验直至残余延伸读数达到或稍微超过10分度为止 。试验记录见表IL 规定残余延伸强度孔。计算如下 ：
由表2查出残余延伸读数最接近10分度的力值读数为61000N ，亦即测定的规定残余延伸力应在61000 N 和 62 000 N 之间 。用线性内插法求得规定残余延伸力为 ：
R0. 2-(10. 510）× 61000 + (109. 7 ）×62000=61375N(10. 5-9. 7 )
得到 ：
R,0. 2=61 375+781. 45N /mm2＝一一一一78. 54
按照表 2 要求修约后结果为：2 = 780N /mm2
