低温冲击试验机制冷系统常用工具和仪表的使用方法

低温冲击试验机制冷系统常用工具和仪表的使用方法

   低温冲击试验机制冷系统安装维修的常用工具有十字螺丝刀，一字螺丝刀，开口扳子，活动扳手，力矩扳手，电工钳，内六角扳手，电锤，冲击钻，手枪钻，气焊设备，制冷剂瓶，复合压力表，真空泵，检漏仪，万用表，兆欧表，电流卡表，试电笔等。本节主要讲述气焊设备、卤素检漏仪、真空泵，复合压力表、万用表、电流卡表，兆欧表的使用方法。
一、低温冲击试验机制冷系统气焊设备
   在低温冲击试验机制冷系统的安装维修中，气焊设备是必不可少的。通常使用的是钎焊。所谓钎焊，就是把熔点低于被焊材料熔点的金属或合金作为充填金属，只熔化焊料而不熔化被焊物的一种焊接方法。根据焊料的软硬程度不同，可分为软钎焊和硬钎焊，制冷安装维修中的焊接都是硬钎焊。硬钎焊时，要把熔点比被焊金属低的焊料熔化并加在结合部，使其与被焊材料发生浸润现象，从而达到焊接的目的。
   气焊设备包括乙炔瓶，氧气版，焊枪，软管等，如图所示。可燃气(乙炔)和氧气经各自的减压阀减压后，由软管进入焊枪，在焊枪上有两个调节轮，用于调节乙快与氧气的流量。可燃气与氧气经调节后进入混合管内，混合后经火嘴喷出，点火即燃，形成焊接火焰接。一般来讲，焊接不同材料，不同管径的金属时，所需焊枪和火焰温度都不相同，这些需在操作中摸索总结。

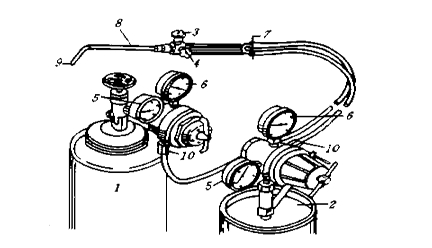

1-氧气瓶；2-乙炔气瓶；3-调节器；4-阀门扳手；
5-高压表；6-低压表；7-软管；8-焊枪；9-火嘴；10-接头






1-火嘴；2-气体混合管；3-手柄；
4-氧气接口；5-调节轮；6-乙炔接口
