三相异步电动机的工作原理
三相异步电动机的工作原理是基于定子旋转磁场（  定子绕组内三相电流所产生的合成磁场） 和转子电流（转子绕组内的电流）的相互作用。如图 1 - 8 ( a ） 所示 ，当定子的对 称三相绕组接到三相电源上时，绕组内将通过对称三相 电流，并在空间产生旋转磁场 ， 该磁场沿定子内圆周方向旋转。图1 -8 ( b ） 所示为具有一对磁极的旋转磁场 ，我们可以假想磁极位于定子铁芯内画有阴影线的部分。

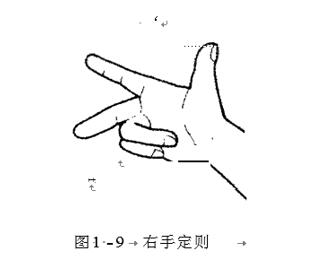

当磁场旋转时，转子绕组的导体切割磁通将产生感应电动势句 ，假设旋转磁场向顺时针方向旋转 ，则相当于转子导体向逆时针方向旋 转切割磁感线 ，根据右手定则（  图 1 -9 ） ，在 N极下的转子导体中感应电动势的方向系 由图面指向读者 ，而在 S 极下的转 子导体中感应电动势方向则由读者指向图面（表示由图面指向读者的电流方向，用＠表示由读者指向图面的电流方向） 。

由于电动势 町 的存在，转子绕组中将产生转 子电流 i2 o  根据安培电磁力定律，转子电流与旋转磁场相互 作用将产生电磁力 F （ 其方向由图 1 - 1 左手定则决定， 这里假设 e2  和 i2 同向） ，该力在转子的轴上形成 电磁转矩 ，且转矩的作用方向与旋转磁扬的旋转方向相同，转 子受此转矩作用，便按旋转磁场的旋转方向旋转起来 。 但是 ，转子的旋转速度 n （ 即电动机的转速） 恒比旋转磁 场的旋转速度 no （ 称为同步转速） 要小，因为如果两种转速相等 ，转子和旋转磁场没有相对运动 ，转子导体不切割磁感线，便不能产生感应电动势 q 和电流 i2 ，也就没有电磁转矩，转子将 不会继 续旋转。因此 ，转子和旋转磁场之间的转速差是保证转子旋转的主要因素。
由于转子转速不等于同步转速 ，所以把这种 电动机称为异步电动机，而把转速差( n0  - n） 与同步转速 町 的比值称为异步电动机的转差率 ，用 S 表示 ，即nn   - nu       no( 1 - 2 )转差率 S 是分析异步电动机运行情况的主要参数。
当转子旋转时，如果在轴上加有机械负载 ，则电动机输出机械能。从物理本质上来分析，异步电动机的运行和变压器相似，即电能从电源输入定子绕组（ 原绕组 ），通过 电磁感应的形式，以旋转磁场作媒介 ，传送到转子绕组 （ 副绕组 ） ，而转子中的电能通 过电磁力的作用变换成机械能输出。由于在这种电动机中，转子电流的产生和电能的传递是基于电磁感应现象的，所以异步电动机又称为感应电动机。通常 ，异步电动机在额定负载时 n 接近于 no ，转差率 S 很小，一般 为 （ 0.015    ～0. 060 ） 。
