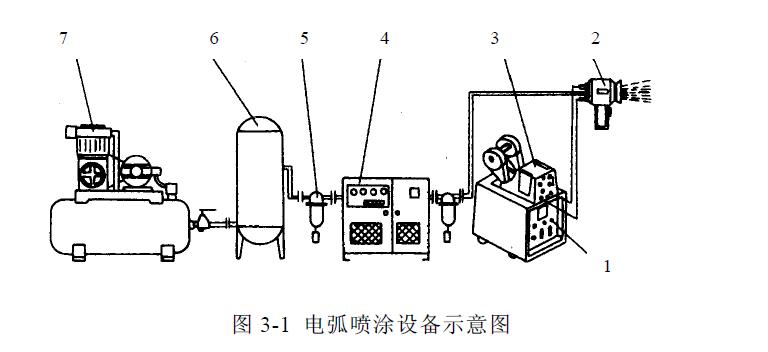

一、电弧喷涂实验设备

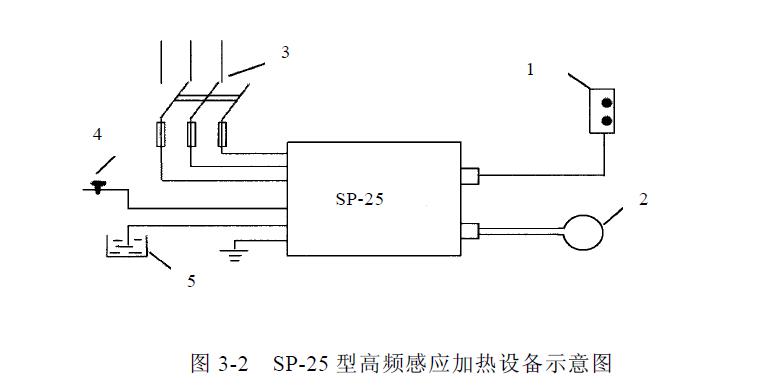

二、感应重熔实验设备

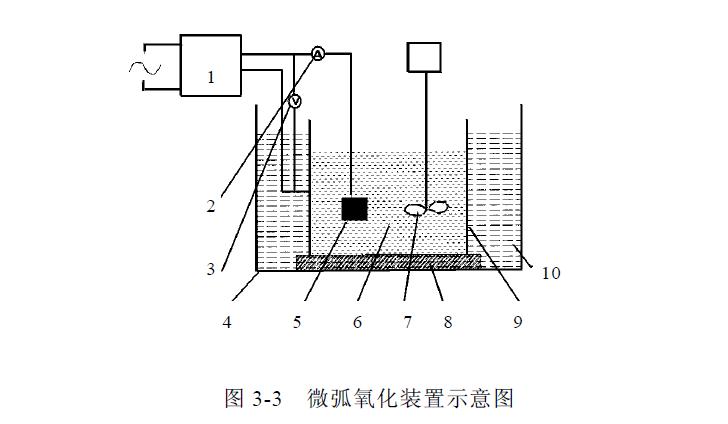

三、微弧氧化设备
用XJG-05型大型金相显微镜观察复合膜层的截面组织结构。由于陶瓷层较脆，砂纸磨时易崩落，而且铝层较软，容易堆边，出现倒角，因此对试样预先用配置好的环氧树脂镶嵌(100 g环氧树脂+5~8 g乙二胺)。试样镶嵌完毕并固化之后，用砂纸逐级打磨，最后一道砂纸为1200#，而后用Cr2O3抛光液抛光至表面无划痕，清洗干净后用15%的NaOH溶液腐蚀，用酒精擦干，在显微镜下观察。
用KYKY-2800型和JSM5800型扫描电子显微镜观察陶瓷层的表面及截面形貌。陶瓷层不导电，所以在观察前对试样表面进行了喷铝或者喷金处理。观察截面形貌的试样，其磨制至抛光过程同金相显微镜试样的制备，然后用15%的NaOH溶液深腐蚀，然后将试样截面进行喷铝或者喷金处理，在扫描电镜下进行观察。并使用扫描电子显微镜配置的能谱仪进行成分的点分析和线扫描，研究膜层内部各个元素的分布。用日本理学D/MAX-rB型X-ray衍射仪进行X射线衍射分析。衍射条件为：阳极选用铜靶，扫描速度为2°/min，电子加速电压为40 kV，电流为60 mA。试样尺寸小于18×20 mm。（正航仪器编辑，未完待续）
