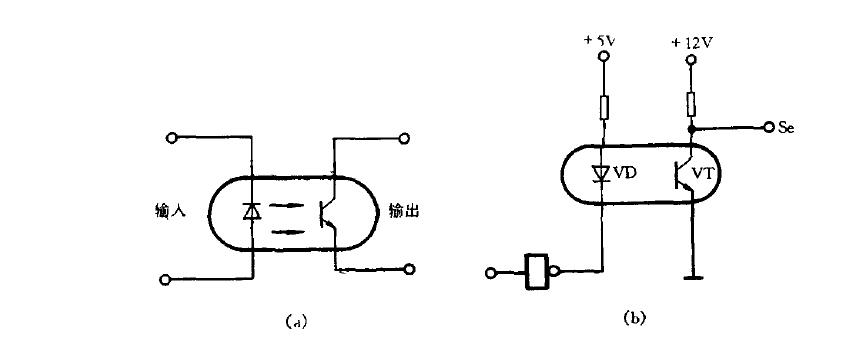

★.如图6—43所示。光电耙合器是由发光源(例如发光二极管)和受光器(例如光敏电阻和光敏晶体管等)两部分组成，把发光源和受光器组装在同一个密闭的管壳内，连接发光源的管脚作为输入端，连接受光器的管脚作为输出端，其电路如图6—43(a)所示。在输入端加电信号，发光源发光，受光器在光照后，由于光敏效应产生了光电流由输出端输出，这样就实现了以光为媒介的电信号传输，而光电稳合器输入和输出端在电气上是完全绝缘的，因此光电混合器是一种能有效地隔离噪音，抑制干扰的新型半导体器件。
它在电路中的工作电路如图6—43(b)所示。
★.当控制信号为高电平时，反相成为低电平，发光二极管四发光，光敏三极管W处于导通伏态，输出信号为低电平，当控制信号为低电平时，反相成为高电平，VD不发光，VY截止，输出信号为高电平。
