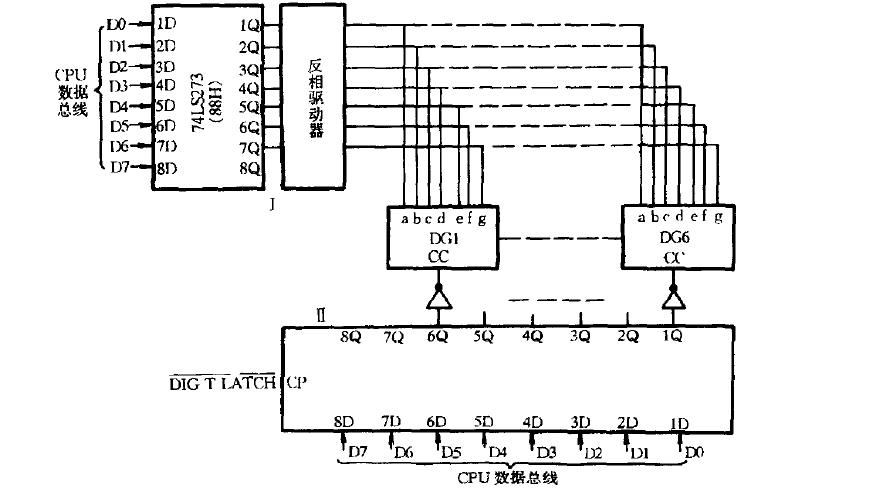

★.如果用几个15D显示器，就可以显示几位数字。显示几位数字时，可以采用几位数字同时显示，也可以来用几位逐位显示，下面介绍一种6位逐位显示的方法，电路如图6—44所示。
★.输出电路I是用来控制显示的段数的，用来显示七段码的某一段，可称为七段选择口：输出电路B，是用来控制显示的位数的，用来显示6位显示器的某一位，可称为数值选择口。6个tzD显示器中的发光二极管a、b、c、d、e、f、：各段的阳极是并接的，所以七段选择口每输出一个七段码，就将同时送到6个删显示器上，这时6个LED显示器阴极如果全部接地的话，则6个删显示器上将显示同一个数。因此为了在不同他的I及D显示器上显示不同的数，就把各个M9显示器的阴极接到一个数位选择口的各条输出线上，由数值选择口输出数值选择码来控制点亮哪一位。
