油浸铁心式串联电抗器试验导则
1 主题内容与适用范围
本标准规定了汹浸铁心式串联电抗器〈以下简称电抗器〉的出厂试验、型式试验、特别试验的试验程序且试验方法.
本标准适用于符合JB 5346 标准中的油浸铁心式串联电抗摞-
2 引用标准
GB 507 绝缘油介电强度的测定
GB 1094.1-1094.5 电力变压器
GB 6451. 1-6451. 3 三相泊浸式电力变压器技术参数和要求
GB 7328 变压器和电抗榻的声级测定
GB 10229 电抗器
JB 5346 串联电抗器
JBfT 501 电力变压器试验导则
3 术语
应按JB 5346 的规定
4 技术要求
应接JB 5346 的规定
5 试验程序及分类

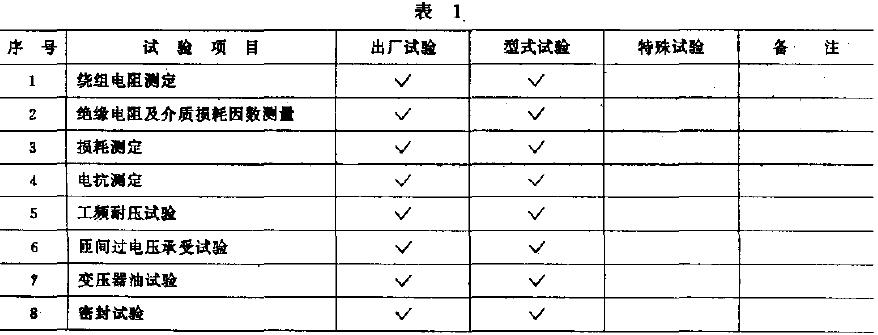

试验程序及分类按表1.
6. 出广试验
6.1 绕组电阻测定
绕组电阻测定采用下列方法之一
a 电桥法(直流) I
b. 电压阵法{直流).
续表1
出厂试撞型式试撞特勇来试验鲁桂
根据三相电就嚣的电压和容量，并按GB 645 1. 1-6451. 3 有关规定，对其绕组电阻的不平衡率进行考核.
试验方法校JBfT 501 规定.
6.2 绝缘电阻及介质损槌因数的测量-
6.2.1 绝缘电阻测量
绝缘电阻的部准值在制造厂企业标准中规定，通常在10-40 "C温度下进行绝缘也阻试验，不同温度下的绝缘电阻值换算方法捷GB 6451.1-6451. 3 规定.
绝缘电阻试验方法接JBfT 501 规定.
6.2.2 介质损耗因数测量
额定电压为66(63)kV 的产品应进行介质损能因数测量.
试验方法按JBfT 501 规定.
66(63)kV 电抗器的介质损挺因数值<%)在20 "C时应不大于1.5% ..
试验通常在10-40 "C温度下，不同温度下的介质损槌困数的换算方法GB 645 1. 1-6451. 3 规定-
6.3 损辑的测定
刀飞在额定频率、额定电流下进行测定，并且三相电抗器的三相电流的算术平均值应等于额定电流值.试验方法参照JBfT 501 有关规定，通常采用三相功率表法或单相功率表法.
额定损能值的允许偏差为+15".

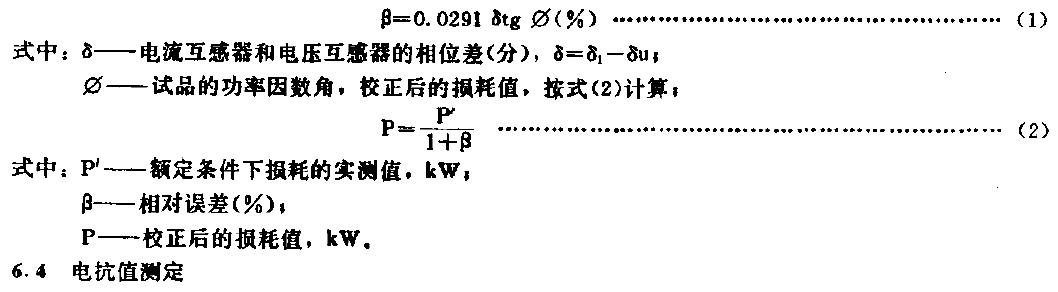

在损耗测定中，必须幸虑所用标准互盛嚣的相位差引入的测量提差，其引起的相对误差可用式(1)表
