正航技术介绍高压加热器技术条件
1 范围
本标准规定了"U 形管一管扳式"初"螺旋管一集箱式"高压加热器产品性能的要求。适用于火力发电厂汽轮机回热系统中管侧设计压力为6~45 MPa ，设计温度不离于350'C ，完侧设计压力不高于15 MPa ,设计温度不高于510'C 的"U 形管一管饭式"和"螺旋管一集箱式"高压加热器产品性能的评定，也适用于相类似的疏水冷却器和蒸汽冷却器产品性能的评定。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而掬成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。
GB 150-1998 钢制压力容器
JB/T 3343一1993 高压加热器制造技术条件
JB 4730一1994 压力容器无损栓测
JB 4732-1994 钢制压力容器应力分析法设计标准
JB/T 9624-1999 电站安全阀技术条件
压力容器安全技术监察规程
3 定义
本标准采用以下定义
3.1 高压加热器的热力设计工况thermal design conditions 01 H. P. heaters
高压加热器运行时，各个参数达到高压加热器热力设计值时的工况.
3.2 高压加热器的热力性能thermal performance of H. P. heaters
在热力设计工况下，高压加热器的主要指标z
a) 终端温差(上端差)，
b) 疏水冷却段端差(下端差) ;
c) 壳侧压降，
d) 管侧压降。
3.2.1 终端温差Terminal Temperature Difference(TTD)
高压加热器进口蒸汽压力下的饱和温度与给水出口温度之差。
3.2.2 疏水冷却段端差Drain Subcooler Approach (DCA)
高压加热器疏水出口温度与给水进口温度之差.
3.2.3 壳侧压降shell side pressure drop
介质流经高压加热器壳侧的压力损失(不包括静压损失)0
3.2.4 级间压差inters tage pressure difference
一组高压加热器中邻近两台商压加热器进口蒸汽压力之差.
3.2.5 管侧压降tube side pressure drop
介质流经商压加热器管侧的压力损失.
3.3 投运率S盯vice efficieney
机组经72h 运行后，停机消除缺陷经24 h 运行后正式投运起，在一年内高压加热器可以运行的小时数与机组运行的小时数之比，以百分数表示:
4 技术要求
4.1 设计规定
高压加热器的设计应符合《压力容器安全技术监察规理趴JB 4732 和GB 150 的规定。
4.2 终端温差
设有内置式蒸汽冷却段高压加热器的终端温差应不小于2'C ，无蒸汽冷却段的高压加热器的终端温差应不小于l'C 。
当终端温差要求小于一2'C 时，应采用外置式蒸汽冷却器。
高压加热器组近锅炉末级的高压加热器给水出口温度不得低于设计值4'C 。
4.3 疏水冷却段端差
设有内置式疏水冷却段高压加热器的疏水端差不小子5.5'C 。
当疏水端差要求小子5.5'C 时，应采用外置式疏水冷却器.
4.4 壳侧压降
高压加热器壳侧的压力损失不大于高压加热器级问压差的30%.
4.5 介质流速
4.5.1 "U 形管一管板式"高压加热器传热管内给水的水速在16'C 时不大于3 m/s ，"螺旋管一集箱式"高压加热器传热管内给水的水速在16'C 时不大于4 m/s.
4.5.2 疏水出口管内的水速不太子1. 2 m/s. 当疏水为饱和疏水且水位不受控制时，其疏水管内水速不大于0.6 m/s.
4.5.3 疏水进口管内的介质流速要求如下:

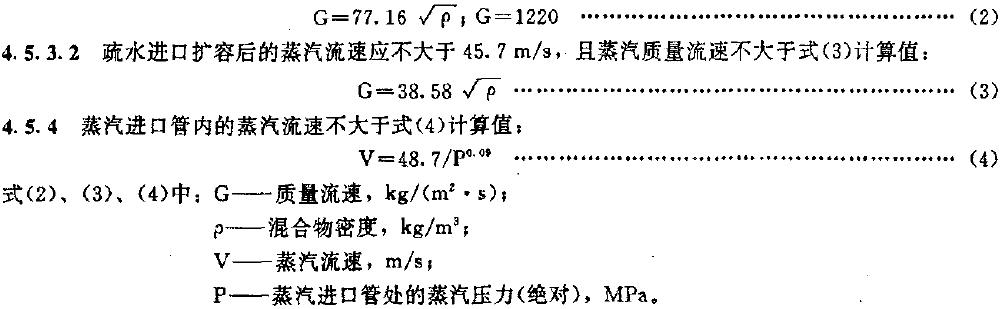

4.5.3.1 双相流体的质量流速应不大于下列两者中的小值：
4.6 制造
高压加热器的制造应符合JB/T 3343 的有关规定.
4.7 离压加热器的主要附件
4.7.1 高压加热器的管侧应设置安全阀，以防止由于水的膨胀而引起超压，在水的进口阀和出口阀之间应提供一个装安全阀用的接管，接管的最小尺寸为20 mm.
