正航技术详细介绍热凤循环烘箱
1 范围
本标准规定了热风循环烘箱的分类和标记、要求、试验方法、检验规则和标志、使用说明书、包装、运输、储存。
本标准适用于加热温度为60<>C - 140<>C的热风循环烘箱(以下简称烘箱)。
2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本
标准。凡是不注日期的引用文件，其版本(包括所有的修改单)适用于本标准。
GB/T 191 包装储运图示标志
GB 5226. 1-2008 机械电气安全机械电气设备第1 部分:通用技术条件
GB/T 6388 运输包装收发货标志
GB/T9969 工业产品使用说明书总则
GB/T 10111-2∞8 随机数的产生及其在产品质量抽样检验中的应用程序
GB 12158-2006 防止静电事故通用导则
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 16769 金属切削机床噪声声压级的测量方法
YY/T 0216-1995 制药机械产品型号编制方法
3 分类和标记
3. 1 分类
烘箱按加热方式分为蒸汽加热和电加热。

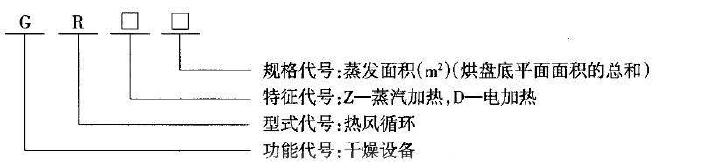

3.2 标记
型号编制按YY/T 0216-1995 的规定。
4 要求
4.1 材料
4. 1.1 凡与物料或有要求的工艺介质直接接触的零部件材料应无毒、耐腐蚀、不脱落，化学性能稳定，不产生微粒、不吸附、不释放有害物质。
4.1.2 密封件应选用无毒、无昧、耐腐蚀、耐热且不脱落微粒的材料。
4.1.3 保温材料应无毒、元颗料物脱落。
4.2 外观
4.2.1 烘箱体外表面应平整，无明显凹凸。
4.2.2 烘箱内壁焊缝应平整，无焊接缺陷。
4.3 性能
4.3.1 烘箱应有温度验证孔。
4.3.2 烘箱内腔应方便清洗，无死角，清洗水应能排尽。
4.3.3 烘箱应有新风补偿口，与烘箱配套的空气过滤器洁净度应与使用环境洁净度级别相同。排湿口应有止回阀，排湿风门应有开启位置的刻度标志。
4.3.4 烘箱配套的烘车应无焊接缺陷，棱边无毛刺，移动灵活无卡阻。烘盘平整，无毛刺。烘车与烘盘应易清洗。
4.3.5 箱体与箱门之间应密封不漏。
4.3.6 烘箱应有隔热保温层，外表面的平均温升应不高于4O'C 。
4.3.7 烘箱的风机应运转平稳。
4.3.8 分风板、风机和换热器应易拆卸并便于清洁。
4 .3.9 烘箱负荷运行时噪声应不大于75dB( A) 。
4.3. 10 烘箱空载升温时间应符合表1 的规定。
4.3.11 烘箱应有符合GB 12158-2006 中规定的防静电接地体，其接地电阻值应不大于1000 。
4.3.12 烘箱空载热分布应均匀，各测点温度与腔室平均温度允差为主3 'C。
4.3.13 烘箱温度应能在60'C -140'C范围内设定，设定温度与实际温度的误差应为主1 'C ，并具有超温报警功能。
4.4 电气安全
4.4.1 电气系统保护联接电路的连续性应符合GB 5226. 1-2008 中的8.2.3 的规定。
4. 4.2 电气系统的绝缘电阻应符合GB 5226.1-2∞8 中的1 8. 3 的规定。
4.4.3 电气系统的耐压应符合GB 5226. 1-2008 中的18 . 4 的规定。
4.4.4 电气系统的按钮应符合GB 5226. 1-2∞8 中的10.2 的规定。
4.4.5 电气系统的指示灯和显示器应符合GB 5226. 1-2∞8 中的lO.3 的规定。
4.4.6 电气系统的配线应符合GB 5226.1-2008 中第13 章的规定。
4.4.7 电气系统的标志、警告标志和参照代号的按GB 5226. 1-2008 中第16 章的规定。
4.4.8 电气控制系统采用PELV 作保护的按GB 5226. 1-2008 中的6.4 的规定。
4.5 干燥性能
4.5.1 烘箱的干燥强度应不小于O.8k岳I( m2• h) 。
4.5.2 电加热烘箱的能耗应不大于4500kJ/kg。
4.5.3 蒸汽加热烘箱的能耗应不大于4200kJ/kg。
