1范围
本标准规定了真空多层绝热低温液体容器(以下简称容器)的型式与基本参数、技术要求、检验规则、试验方法以及标志、包装、运输和贮存。
本标准适用于固定式真空多层、多屏绝热的低温液体(液氧、液氮、液氩、液氢和液氦等)贮存容器。
本标准不适用于液氮生物容器、超导容器和运输式容器。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。
GB 150—1998钢制压力容器
GB/T 12242—1989安全阀 性能试验方法
GB/T 13384—1992机电产品包装 通用技术条件
JB 1580—1975铝制焊接容器 技术条件
JB 2536—1980压力容器 油漆、包装、运输
JB/T 3356.1—1999低温液体容器性能试验方法
JB 4730—1994压力容器无损检测
《压力容器安全技术监察规程》(以下简称《容规》)
3型式与基本参数

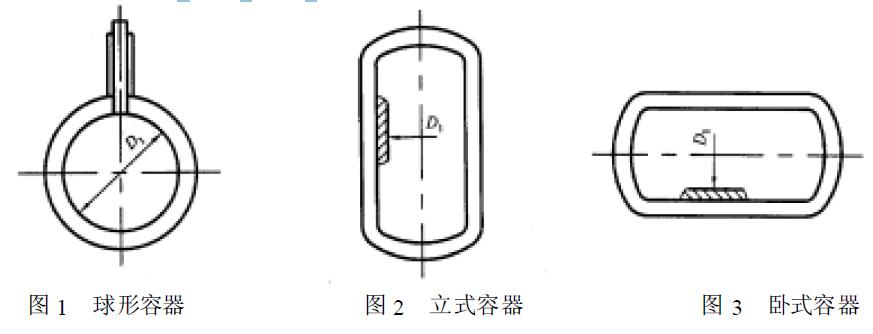

3.1容器的型式如图1、图2、图3。
3.2容器基本参数及日蒸发率应符合表1.表2的规定。
表1真空多层绝热低温液体(液氧、液氮)容器基本参数及日蒸发率
表2真空多层绝热低温液体(液氦、液氢)容器基本参数及日蒸发率
注
1液氢中仲氢含量应在90%以上。
2对未定液氢日蒸发率的容器其蒸发率值可按合同规定。
3液氩容器的液氩蒸发率值, 可用液氧蒸发率值乘以系数1.07求得。
4工作压力亦可按合同规定。
4技术要求
4.1容器除应符合本标准规定外,还应符合GB 150、JB 1580 和《容规》规定,并应按照经规定程序批准的图样和技术文件制造。
4.2容器的绝热材料和吸附剂要求
4.2.1绝热材料和吸附剂的性能应符合有关标准、图样和技术文件的规定。
4.2.2绝热材料应做干燥处理,对含油、含脂的绝热材料应做去油脱脂处理,并应符合图样和技术文件的规定。
4.2.3吸附剂在装入容器以前应进行活化,并应符合图样和技术文件的规定。活化好的吸附剂应尽快
装入容器并与大气隔绝。露在大气中的时间不得多于4 h,否则应重新活化。
