正航仪器含二氧化硫和硫化氢湿空气中的试验装置
A.1 总则
许多标准都推荐只用代表性的试样来试验材料和涂层对含有二氧化硫和硫化氢的湿空气的抗腐蚀能力。同时,规定腐蚀性空气温度40℃,相对湿度100%,气体浓度(如二氧化硫)200 mg/m3~300 mg/m3。这一极端试验条件不适合于整台光学仪器或光学组件,也完全不可能在自然环境中遇到。
该条件甚至和光学仪器或光学组件工作性能完全无关,而只是自然环境中被极度污染的空气。GB/T 4798.4规定在释放化学物质的工业设施周围,被极度污染的空气中二氧化硫的含量不可超过40 mg/m3(15 cm3/m3)。
如果用GB/T 4798.4规定的以上所述值试验,增加试验条件的严酷性以得到必要的促进,则能达到条件试验方法41中与自然环境条件相近的试验条件严酷等级,与IEC 68—2—42所规定的试验值完全保持一致。
按IEC 68—2—42对电子产品试验的实践经验很大程度上也适用于光学仪器。
A.2试验装置
图A.1所示试验装置,推荐用于光学仪器与部件在含二氧化硫和硫化氢湿空气中的试验装置。
试验箱中的空气每小时应更换2次~4次。可用图A.1所示隔板或60 r/min的排风扇使试验空气中二氧化硫和硫化氢浓度值保持稳定。当试验整台仪器时, 与图A.1相反,空气从暴露区顶部进入,从底部排出。
与图A.1相反,也可在气候试验箱中安装一台不带自身空气调节系统的试验装置。通过连接试验装置的进风口内侧进行混杂试验气体的调节,并通过其将调节过的气体从气候试验箱排出。这一试验装置的体积不应超过气候试验箱体积的30%。
1——真空泵和冷凝器;
2——空气流量计;
3——空气清洗瓶或吸收剂
4——保温体;
5——加热/冷却装置;
6——隔板;
7——减压阀;
8——气源;
9——配料泵;
lO——空气调节区;
11——腐蚀性气体喷嘴;
12——清洁空气过滤器}
13——暴露区。

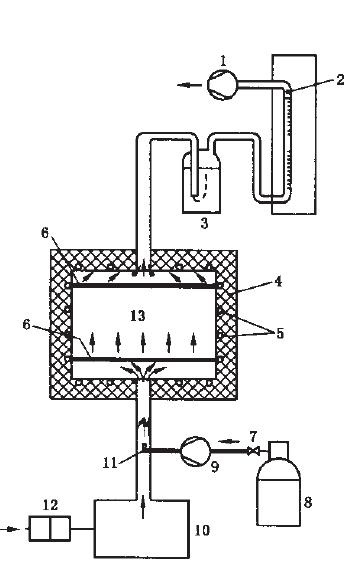

图A.1试验装置示意图
